Internetauftritte mit Visio dokumentieren

Im Workshop zu Visio Professional wird gezeigt, wie Sie bestehende Internetauftritte analysieren und als Struktogramm ausgeben können.

Dies erweist sich besonders dann als nützlich, wenn Sie ein Projekt übernehmen, welches gar nicht oder nur unzureichend dokumentiert wurde.

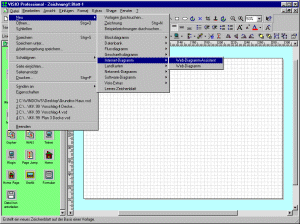

 Um einen Internetauftritt zu analysieren, muß die Verbindung zum Internet hergestellt sein. Starten Sie dann Visio und wählen Sie
"Datei"
-> "Neu"
-> "Internet-Diagrann"
-> "Web-Diagramm-Assistent"

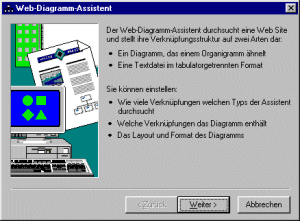

 Sie werden vom Web-Diagramm-Assistenten begrüßt, der Schritt für Schritt die nötigen Informationen abfragt.

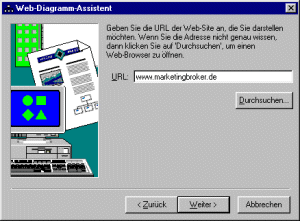

Zuerst fragt Visio nach der zu analysierenden Webadresse. In gezeigten Fall wurde www.marketingbroker.de ausgewählt.

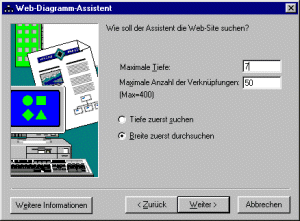

Umfangreiche Internetauftritte haben eine große Tiefe. Erfahrungsgemäß können 10 und mehr Ebenen vorhanden sein. Um einen Überblick zu erhalten liegen Sie aber schon mit 7 gut im Rennen. Die maximale Anzahl der Verknüpfungen ist mit 50 ausreichend angegeben. Lassen Sie Visio die "Breite zuerst durchsuchen".

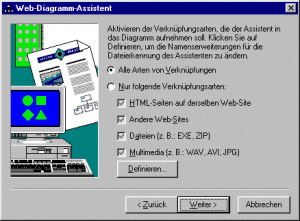

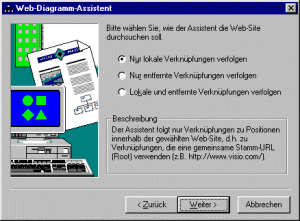

 Um die Analyse überschaubar zu halten, wählen Sie in diesem Fenster die Option "Nur lokale Verknüpfungen verfolgen".  Dafür können Sie bei dieser Abfrage "Alle Arten von Verknüpfungen" aufnehmen, ohne das Ergebnis unübersichtlich werden zu lassen.

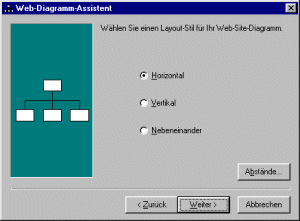

 Welchen Layout-Stil Sie bevorzugen, ist Ihnen überlassen. Hier wurde "Horizontal" gewählt.

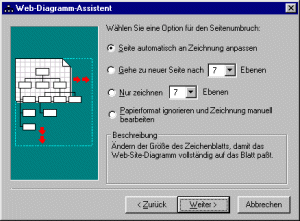

 Da Sie in Visio bequem zoomen können, empfiehlt sich hier die Option "Seite automatisch der Zeichnung anpassen".

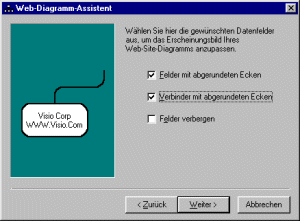

 Auch die Darstellung der Datenfelder ist Geschmackssache. Wählen Sie nur nicht "Felder verbergen".

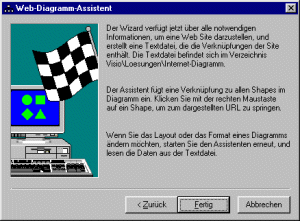

 Schon haben Sie alle nötigen Informationen eingegeben. Klicken Sie auf "Fertig".

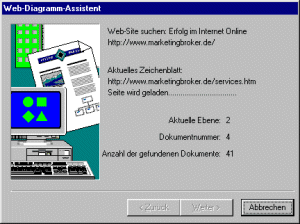

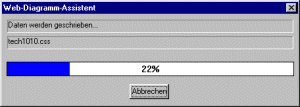

 Visio analysiert nun den angegebenen Internetauftritt und zeigt in einem Statusfenster den Fortschritt. Dies kann eine geraume Zeit dauern.



 Sobald er die Analyse abgeschlossen hat, bereitet er die Daten als Zeichnung auf.

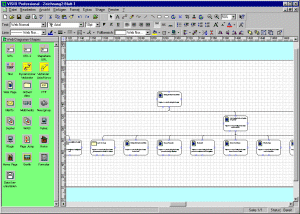

Sie können nun die Struktur des analysierten Auftritts betrachten. Websites, eMail-Funktionen und vieles mehr wird Ihnen in einem übersichtlichen Diagramm präsentiert.

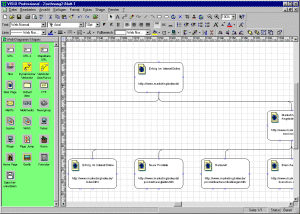

 Über die Zoom-Funktion können Sie Ausschnitte näher betrachten...

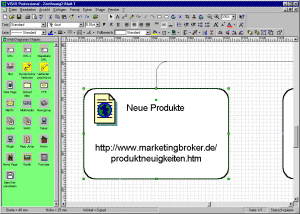

 ... bis hin zu den einzelnen Elementen in der Zoomstufe 400%.

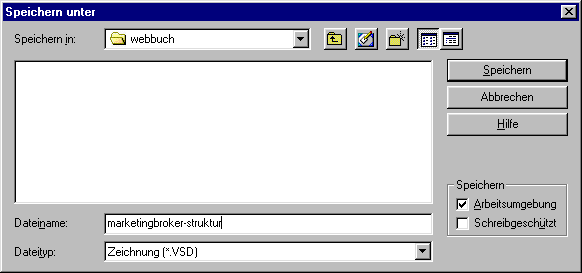

Vergessen Sie zum Schluß nicht das Struktogramm des analysierten Internetauftritts abzuspeichern, damit Sie später wieder darauf zugreifen können!
